Манжеты резиновые уплотнительные для пневматических устройств ГОСТ 6678-72.

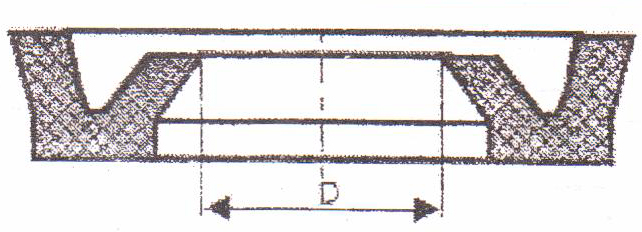

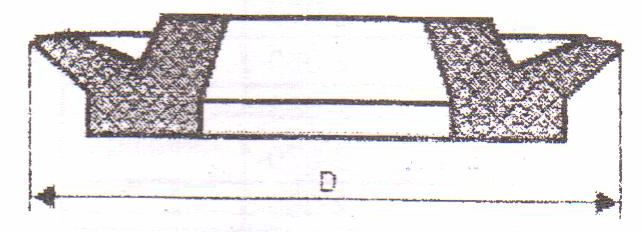

ТИП 1 (для уплотнения цилиндра) Обозначние типоразмера: 1-D-3, где 1 - тип манжеты, D - диаметр цилиндра (мм) 3 - группа резины (МБС)	ТИП 2 (для уплотнения штока) Обозначение типоразмера:  2-d-3, где 2 - тип манжеты d - диаметр штока (мм) 3 - группа резины (МБС)

Резиновые манжеты для уплотнения цилиндров и штоков пневмати-ческих устройств, работающих при давлении от 0,005 до 1 МПа (от 0,05 до 10 кгс/см2) со скоростью возвратно-поступательного движения до 1 м/с и температуре от минус 65°С до плюс 150°С.

Стандарт в части конструкции и размеров не распространяется на манжеты для тормозных устройств железнодорожного транспорта, на-ходящиеся в эксплуатации и серийном изготовлении.

Манжеты изготавливают двух типов:

1. для уплотнения цилиндра;
2. для уплотнения штока.

Группа резины выбирается по согласованию с потребителем.

Пример условного обозначения манжеты типа 1 для цилиндра 25 мм из резины группы З:

Манжета 1-025-3 ГОСТ 6678-72

То же, типа 2 диаметра штока 10 мм из резины группы 1:

Манжета 2-010-1 ГОСТ 6678-72

Технические характеристики применяемых резин

Основные размеры
