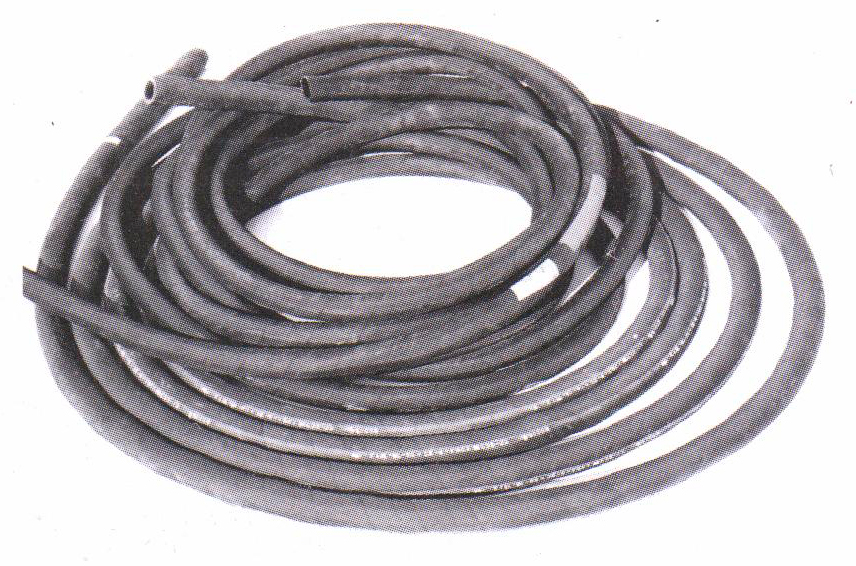

Рукава напорные с текстильным каркасом применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.
Рукава состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя.
Работоспособны в районах умеренного климата, а также в районах с холодным климатом при температуре до -50°С.
Изготавливаются по назначению следующих классов:
| Класс |
Рабочая среда |
Работоспособность рукавов при температуре окружающего воздуха, °С в районах |
| с умеренным климатом |
с тропическим климатом |
с холодным климатом |
| Б(I) |
Бензин
|
от -35 до+70
|
от -20 до +70
|
от -50 до +70
|
| Керосины |
от -35 до +70 |
от -20 до +70 |
от -50 до +70 |
| Минеральные масла на нефтянной основе |
от -35 до +100 |
от -20 до +100 |
от -50 до +100 |
| В(II) |
Вода техническая и слабые растворы неорганических кислот и щелочей конц. до 20% |
до +50 |
до +55 |
до +50 |
| ВГ(III) |
Вода горячая |
до +100 |
до +100 |
до +100 |
| Г(IV) |
Возду, углекислый газ, и другие инвертные газы |
от -35 до +50 |
от -20 до +55 |
от -50 до +50 |
| П(VII) |
Пищевые вещества |
до +50 |
до +55 |
до +50 |
| Ш(VIII) |
Абразивные материалы (песок от пескструйных аппаратов) |
от -35 до +50
до +50
|
от -20 до +50
до +55
|
от -50 до +55
до +55
|
|
ПАР-1(X)
ПАР-2(X)
|
Насыщенный пар |
до +143 |
до +143 |
до +143 |
| до +175 |
- |
до +175 |
Пример условного обозначение:
Рукав Б (I)-10-50-64 ГОСТ 18698-79
Б -рукав класса Б - для бензина, керосина.
10 - рабочее давление, 1.0 МПа
50 - внутренний диаметр, мм
64 - наружный диаметр, мм |
