Манжеты уплотнительные резиновые для гидравлических устройств ГОСТ 14896-84

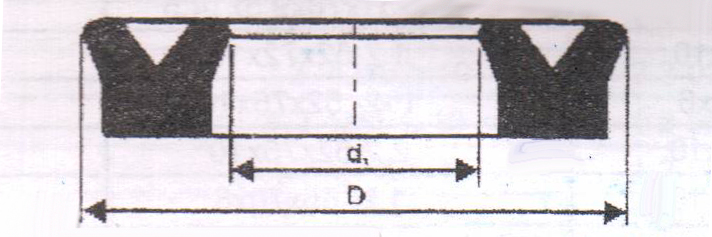

Обозначение типоразмера: 1-Ох-4, где

1 - тип манжеты D - диаметр цилиндра (мм)

d - диаметр штока (мм)

Резиновые манжеты предназначены для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических устройс-твах, работающих в условиях возвратно-поступательного движения со скоростью относительного перемещения не более 0,5 м/с, при давлении до 50 МПа, темпетуре от минус 60 С до плюс 200 С, ходе до 10 м и частоте срабатывания до 0,5 Гц. Манжеты в зависимости от конструк-ции и значения действующего давления изготавливают трех типов:

1 - для давлений 0,1 - 50 МПа (1,0-500 кгс/см2);

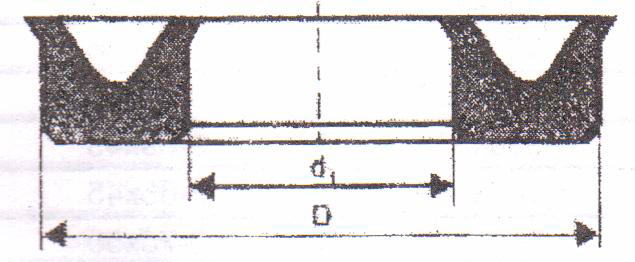

3 - для давлений 1,0- 50 МПа (10-500 кгс/см2).

Взамен манжет типа 2 допускается применять манжеты типа 3, являющиеся взаимозаменяемыми с манжетами типа 2.

Пример условного обозначения манжеты типа 1 для уплотнения ци-линдра диаметром 20 мм, штока диаметром 12 мм из резины группы 1:

Манжета 1-20х12-1 ГОСТ 14896-84

Технические характеристики применяемых резин:

Основные размеры:
